Sicherungsfeld A |
 |
| |
 |
| Nr. |
|
Ampere |
|
Stromkreis |
| 1 |
20 A |
Nebelscheinwerfer |
| 2 |
15 A |
Warnblinkanlage, Sicherheitsgurte, Logik |
| 3 |
15 A |
Zigarettenanzünder, Lese- Innenleuchten, Uhr,
Antenne |
| 4 |
15 A |
Instrumentenbeleuchtung, Rückfahrleuchten,
Kühlmittelstandsgeber |
| 5 |
35 A |
Heckscheibenheizung |
| 6 |
20 A |
Scheibenwischer |
| 7 |
- |
|
| 8 |
15 A |
Instrumententafelbeleuchtung |
| 9 |
10 A |
Nebelschlußleuchten |
| 10 |
15 A |
Blinkleuchten |
| 11 |
35 A |
Bremsleuchten, Hupen, Scheibenwischer, Zusatzlüfter,
Batterielüfter |
| 12 |
2 A |
Tempomat |
|
|
| |
|
Sicherungsfeld B |
|
| |
 |
| Nr. |
|
Ampere |
|
Stromkreis |
| 13 |
15 A |
Klimaanlage |
| 14 |
3 A |
Standlicht vorn |
| 15 |
10 A |
Leerlaufabschaltventil (nur bei 3,4l Fahrzeugen) |
| 16 |
50 A |
Heizungsmotoren |
| 17 |
3 A |
Zentralverriegelung, Türspiegel, Türleuchten |
|
|
| |
|
Sicherungsfeld C |
|
| |
 |
| Nr. |
|
Ampere |
|
Stromkreis |
| 1 |
15 A |
Lüfter, wenn vorhanden
(bei 6-Zylindermodellen 20A) |
| 2 |
20 A |
Abblendlicht rechts |
| 3 |
35 A |
Scheinwerfer rechts |
| 4 |
20 A |
Abblendlicht links |
| 5 |
35 A |
Scheinwerfer links |
|
|
| |
|
Funktion |
|
| |

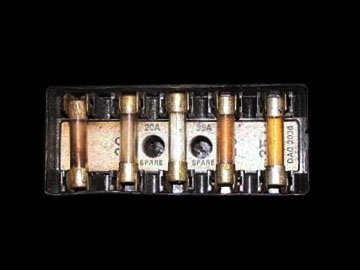

Diese Sicherungstabelle bezieht sich auf
linksgelenkte Fahrzeuge. Die Sicherungsfelder A und B
haben auf der Innenseite des Verkleidungsteiles einen Sicherungsplan,
sollte der abweichende Angaben haben sind diese verbindlich. Das
Sicherungsfeld A befindet sich an der Amaturenbrettunterseite
im Fahrerfußraum und ist durch das Entfernen des
Verkleidungsteiles zugänglich. Das Sicherungsfeld B
findet man an gleicher Stelle im Beifahrerfußraum. Das
Sicherungsfeld C ist nach dem öffnen der Motorhaube
zugänglich. Es befindet sich an der Fahrerseite und ist im
vorderen Teil der seitlichen Spritzwand befestigt.
|
|
|
;)
;)
;)
